8m 클래스 100 터널 오븐

중국에서는 Dingfeng의 8m Class 100 터널 오븐을 맞춤 제작할 수 있습니다. 상자의 길이는 8m이며 강력한 88kW 전력 시스템으로 구동됩니다. 모듈식 디자인이 특징이며 세계적 수준의 스크린 건조 및 정밀한 부품 베이킹을 위해 특별히 제작되었습니다. 고온 팬 여과 시스템이 장착되어 있으며 ISO 5 공기 순도 표준을 충족하여 제품이 오염 없이 열 흐름을 통과하도록 보장합니다. 전 세계의 소중한 고객 여러분, 중국 공장에서 이 제품을 구입하신 것을 환영합니다.

문의 보내기

제품 설명

Dingfeng DFHK7008의 8m 클래스 100 터널 오븐 Factory Direct는 독특한 저흡입 열기 순환 방식을 채택했습니다. 기술. 전기에너지는 고급 스테인리스 스틸 부품을 통해 열에너지로 변환되고, 100레벨 고효율 에어필터를 통해 저소음 순환팬으로 가압됩니다. 우리는 또한 통합했습니다 진공 탄소 섬유 적외선 램프는 15분 이내에 RT에서 100°C까지의 과정을 완료합니다. 델타 DTE-10T 온도 모듈과 SCR 전력 조절로 온도 제어가 가능합니다.

유지보수 및 안전

온도 구역은 측면 개방형 도어 디자인을 채택하여 유지 관리 및 청소가 편리합니다. 각각 온도 구역에는 폐가스 배출을 촉진하기 위해 조정 가능한 공기 흡입구가 장착되어 있습니다. 그것은 통합한다 누설, 결상, 과부하, 초저온, 원버튼 등 종합적인 보호 메커니즘 8미터 산업용 터널 오븐의 안정적인 작동을 보장하기 위한 비상 정지.

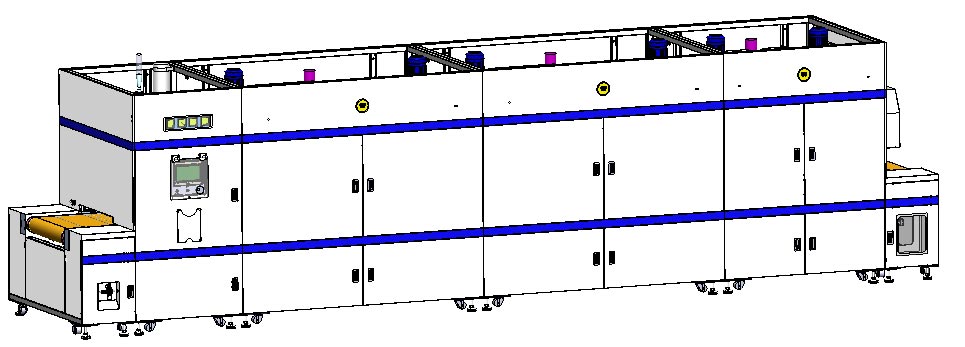

8m Class 100 Tunnel Oven

주요 기술 매개변수

아니요.	목	사양
1	모델	DFHK7008

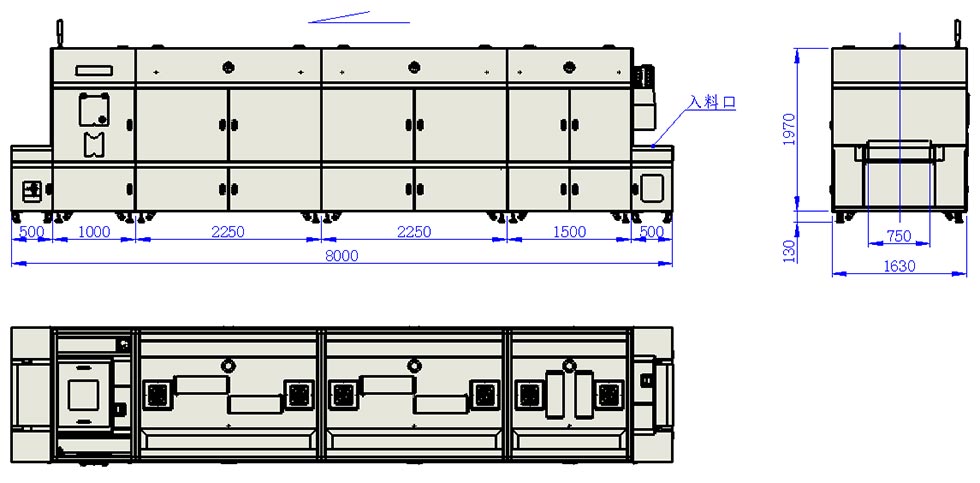

2	전체 치수	L8000 * W1630 * H2100mm
3	힘	AC380V 88KW 50Hz
4	입구의 유효 길이	500mm
5	구역 1 길이	1500mm * 1섹션
6	구역 2 및 3 길이	2250mm * 2섹션
7	냉각 구역 길이	1000mm
8	출구 길이	500mm
9	유효 컨베이어 폭	700mm
10	유효 컨베이어 높이	조정가능한 0~80mm
11	컨베이어 속도	조정가능한 0.5~3m/min
12	작업 높이	900±30mm
13	경화 모드	열기 순환
14	경화 온도 범위	상온~180℃
15	온도 균일성	≤±3℃
16	가열 속도	실온~100℃ ≤ 15분
17	오븐 표면 온도	≤주위 +8℃
18	생산 모드	중단 없이 지속적으로 생산
19	발열체	스테인리스 가열관 / 중파장 IR 램프
20	컨베이어 벨트	고온에 강한 테플론 메쉬 벨트
21	오븐 자연 배기	배출구 3개, 직경 4", 각각 ~0.8m³/min
22	오븐 폐가스 배출	배출구 2개, 직경 5", 각각 ~9m³/min
24	냉각 시스템	클래스 1000 FFU 층류 냉각 + 하단 저소음 원심 팬; 23m³/분, 직경 6", 배출구 1개
25	총 폐가스 흐름	~43m³/분
26	오븐 청결도	정적 클래스 100, 동적 클래스 1000
27	안전 보호	누출, 과부하, 과열 및 비상 정지 보호
28	데이터 수집	MES 데이터 수집 및 자동 스캔 기능

주요 구성 요소 모델

아니요.	부품명칭	사양/모델	브랜드 및 원산지
기계부품
1	드라이브 모터	CH32-400W-120-SZ 380V 수평, 출력축 Ø32 수평	국내 브랜드
2	테플론 컨베이어 메쉬 벨트	순환 길이 16700W750mm, 유백색, 11 메쉬, 실리콘 가이드 스트립 포함, 가이드 스트립 중심 거리 720mm	국내 브랜드
3	열기 순환 팬	1.5KW-2P, 축 길이 190, 축 직경 Ø24mm, 속도 2800r/min	국내 브랜드
4	헤파 필터	L900W274T180mm 클래스100L900W424T180mm 클래스100	국내 브랜드
5	304 스테인레스 스틸 가열 튜브	1.2KW L형 220V, 1.5KW L형 220V	국내 브랜드
6	IR 램프	탄소 섬유 진공 IR 튜브, 0.8KW*L845mm	국내 브랜드
7	삽입된 블레이드 팬 휠	10.5인치 B형, 축 구멍 Ø24mm	국내 브랜드
8	배기가스 팬	CY125 200W 220V, 오른쪽 90°	국내 브랜드
9	원심팬	CY180 750W 주철 모터, 속도 2850r/min	국내 브랜드
10	차압 게이지	0-300Pa	국내 브랜드

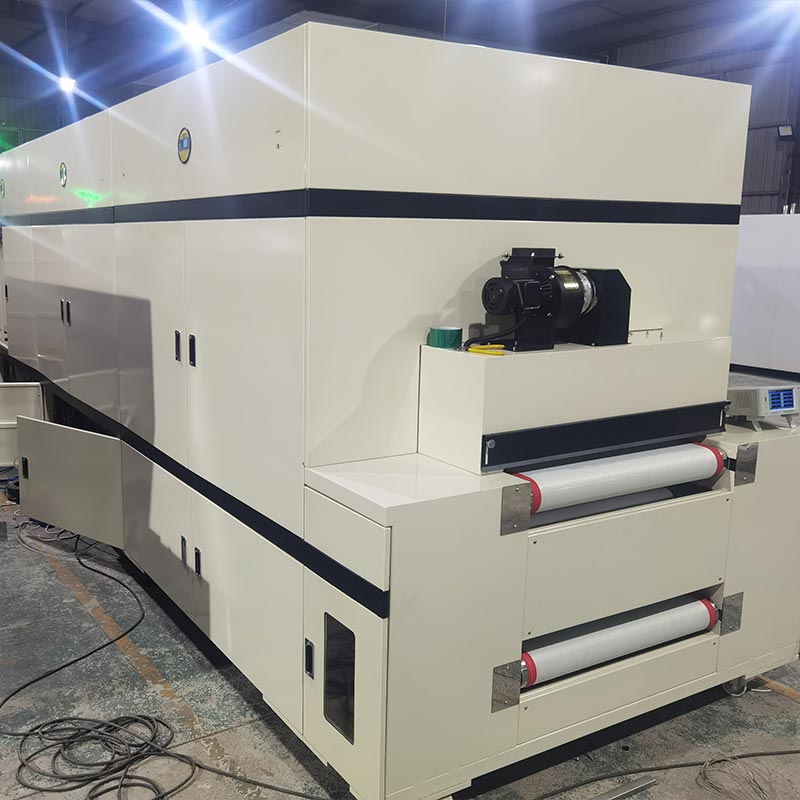

11	먼지 끈끈한 롤러	길이 690mm, OD 94, ID 76, 칼 없는 절단, 중간-고점도	국내 브랜드
12	씰링 스트립	KX-27(16x21)	국내 브랜드
제어부
13	누전차단기	3P+N-C250A	친트
14	AC 접촉기	LC1N-1810 220V	슈나이더
15	AC 접촉기	LC1N-1210 220V	슈나이더
16	AC 접촉기	LC1N-4011 220V	슈나이더
17	열 과부하 릴레이	LRN12N 5.5-8A	슈나이더
18	중간 릴레이	MY4NJ DC24V	오므론
19	PLC	H5U-1614MTD-A8	이노반스
20	터치스크린	MT8102iE	웨인뷰
21	온도 조절 모듈	DTE-10T	델타
22	온도 센서(열전대)	WRNT-01/02 K형	화링
23	3상 SCR 모듈	J3-SCR-75LA	아오이
24	인버터	220V 0.4KW, Shihlin, 통신 기능 포함	스린
25	인버터	380V 3.7KW, Shihlin, 통신 기능 포함	스린

우리의 장점

고객은 실제 요구 사항에 따라 도면을 맞춤 설정할 수 있습니다. 8m 클래스 100 터널 오븐은 엄격하게 준수합니다. 와 1000레벨 정화기준입니다. 온도 영역의 세 부분은 모두 독립적이고 정밀합니다. SCR 사이리스터와 결합된 Delta PLC로 제어되며 원적외선 램프로 보완되어 는 경화 효과. 오븐에는 고온 효율 필터와 테프론 고온 메쉬가 장착되어 있습니다. 벨트는 이탈 방지 장치와 편리한 자체 청소 끈끈한 먼지 롤러가 장착되어 있습니다. 냉각 섹션 사용하다 천층류 팬과 바닥 강제 배기 팬이 함께 작동하여 뜨거운 공기를 실외로 배출합니다. 에 최고의 공기 냉각 효과를 달성하십시오. 고객은 실제 필요에 따라 도면을 맞춤화할 수 있습니다.

구성 지원

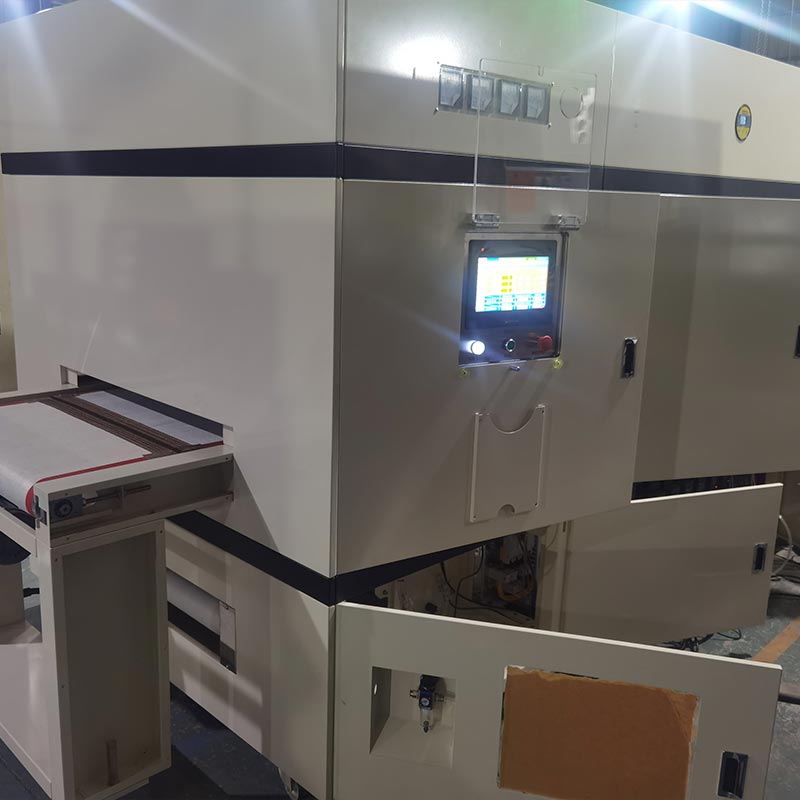

반도체 경화로의 제어 아키텍처는 Inovance H5U PLC 및 Weinview MT8102iE에서 지원됩니다. MES 데이터 수집 및 자동 스캐닝 기능을 위한 산업용 4.0 인터페이스를 제공하는 터치 스크린. 는 시스템 방진 인클로저에 내장된 Schneider AC 접촉기와 Omron 릴레이로 구성됩니다. 이번 셀렉션은 고품질 Schininger 인버터와 결합된 구성 요소는 700mm 폭의 테플론 메쉬 벨트가 부드러운 상태를 유지하도록 보장합니다. 그리고 분당 0.5~3미터의 방해받지 않는 속도로 정밀 웨이퍼와 PCBA를 진동이나 기계적인 충격.
