China Dingfeng에서 제조한 다중 채널 터널 오븐은 높은 토크의 서보 모터와 감속기로 구동됩니다. 시스템. 기존 컨베이어 벨트와 달리 당사 시스템은 연속 모드와 단계 간 원활한 전환을 가능하게 합니다. 모드에서는 0.5mm/s ~ 60mm/s 범위에서 속도를 조정할 수 있습니다. 이어 체인 컨베이어 아키텍처는 다음을 채택합니다. Double-Layer, Multi-Channel 운송 방식으로 전용 사이드 가이드를 장착하여 정밀한 인덕터와 고정 장치는 편차나 기계적 진동 없이 원활하게 움직일 수 있습니다. 이 물류 정밀도 경화 수지가 항상 완벽하게 중앙에 위치하도록 보장하는 자동화된 분배 라인에 매우 중요합니다. 오버플로 또는 구조적 변형.
Dingfeng은 다중 채널 터널 오븐의 모든 배치가 최고의 전문 표준을 충족하도록 보장합니다. 3C 산업의 엄격한 품질 검토 요구 사항을 충족합니다. 사용되는 제어 인터페이스는 HMI + PLC이며 온도 모듈과 SSR 출력을 통합합니다. 우리는 각 영역에 3개의 외부 열 감지 프로브를 설치했으며, 프로브는 제품 표면에서 정확히 20~30mm 떨어진 곳에 위치합니다. 이러한 인터페이스는 중앙에서 운영 패널에 설정하면 품질 관리 팀이 별도의 작업 없이 실시간 히트 매핑을 수행할 수 있습니다. 중단.
당사의 다중 채널 터널 오븐은 신속한 가열과 심층 경화 사이의 격차를 해소합니다. 원적외선을 결합하여 저소음 원심 순환 시스템을 갖춘 램프를 사용하면 접착제와 코팅이 "안쪽에서 밖으로" 경화되도록 보장합니다. 이는 마이크로 변압기 캡슐화 실패의 일반적인 원인인 표면 스키닝 및 트랩을 방지합니다. 는 내부는 SUS201 경면 마감 스테인리스 스틸로 제작되었으며 오븐은 120K 알루미늄 규산염으로 절연되어 있습니다. 울 소재로 RAL 9016 흰색 외부를 만졌을 때 시원함을 유지하면서 최대 에너지 효율성을 유지합니다. 두 개의 독립적인 가열 구역 내에서.
| 아니요. | 목 | 사양 |
| 1 | 모델 | 이중층 터널 오븐 |

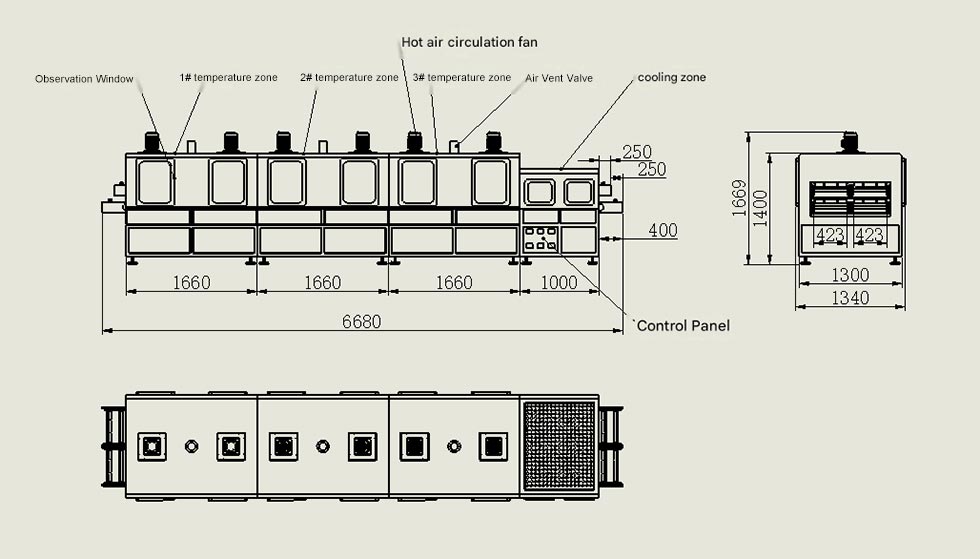

| 2 | 전체 치수 | L6680 * W1340 * H1669mm |
| 3 | 힘 | AC380V 55KW 50Hz |
| 4 | 입구 길이 | 500mm |
| 5 | 가열 구역 길이 | 1660mm×3 |
| 6 | 출구 길이 | 냉각 1000mm, 방전 500mm |
| 7 | 유효 컨베이어 폭 | 423mm × 4 (미정) |
| 8 | 유효 컨베이어 높이 | 조정가능한 20~80mm |
| 9 | 컨베이어 속도 | 조정가능한 0.5~60mm/min |
| 10 | 작업 높이 | 하층 788mm, 상층 1000mm |
| 11 | 경화 모드 | 열기 순환 + 원적외선 램프 |
| 12 | 온도 조절 | 델타 온도 제어 모듈 |
| 13 | 가열 출력 | SSR 솔리드 스테이트 릴레이 |
| 14 | 경화 온도 범위 | 상온~180℃ |
| 15 | 온도 균일성 | ≤±5℃ |
| 16 | 오븐 표면 온도 | ≤주위 +10℃ |
| 17 | 히터 | 원적외선 램프 보조 장치가 있는 스테인레스 스틸 가열 튜브 |
| 18 | 컨베이어 벨트 | 러그가 있는 탄소강 체인, 8피치 롤러 체인, 러그 플레이트 2.0mm 탄소강 벤트 |
| 19 | 청소 및 유지관리 | 옆으로 열리는 문 |
| 20 | 안전 보호 | 누출, 과부하, 과열 및 비상 정지 보호 |
| 21 | 인버터 | 스린 |
Dingfeng에서는 독립형 대용량 경화 오븐을 판매할 뿐만 아니라 맞춤 서비스도 제공합니다. 우리의 11,000 평방 미터 제조 공장은 R&D 팀과 함께 맞춤형 생산 라인을 통합하는 데 중점을 두고 있습니다. 우리 다중 채널 공기 흡입구가 업스트림과 완벽하게 일치하도록 맞춤형 구조 스케치 제공 분배 로봇. 실시간 생산 추적 또는 특정 서보 스테핑을 위해 MES 데이터 핸드셰이크가 필요한지 여부 귀하의 피킹 및 배치 사이클 시간에 맞는 리듬을 제공하여 당사는 전체 기간 동안 귀하의 엔지니어링 파트너 역할을 할 것입니다. 초기 시뮬레이션부터 최종 현장 시운전까지 전체 프로세스. 당사의 12개월 보증은 단지 자동화 가동 시간 극대화를 목표로 하는 장기적인 파트너십입니다.
Q1: 외부 검사를 통해 품질 감사 합격률을 어떻게 높일 수 있습니까?
대답: 우리의 중앙 집중식 외부 인터페이스를 사용하면 타사 데이터 로거를 삽입하여 방송 여부를 확인할 수 있습니다. 제품 위 20mm 온도는 PLC 디스플레이와 일치합니다.
Q2: 서보 드라이버는 스테핑 모드에서 무거운 고정 장치를 견딜 수 있습니까?
대답: 그렇습니다. 고토크 서보 모터와 정밀한 감속기의 조합으로 엄청난 시동 토크를 제공합니다. 이 무거운 금속 고정 장치가 완전히 로드된 경우에도 "시작-중지" 동작에 지터가 발생하지 않도록 보장합니다. 세그먼트 단계에서 습식 분배 지점이 움직이거나 무너지는 것을 방지합니다.
Q3: 소형 전자 부품에 이중층 설계를 사용하면 어떤 이점이 있습니까?
답변: 동일한 850mm 바닥 폭 내에서 생산 능력을 효과적으로 두 배로 늘릴 수 있습니다. 에 대한 마이크로인덕터 및 3C 부품을 사용하는 경우 이러한 수직적 확장은 수익을 높이는 가장 비용 효율적인 방법입니다. 더 크고 더 비싼 클린룸 설치 공간이 필요 없이 투자가 가능합니다.
