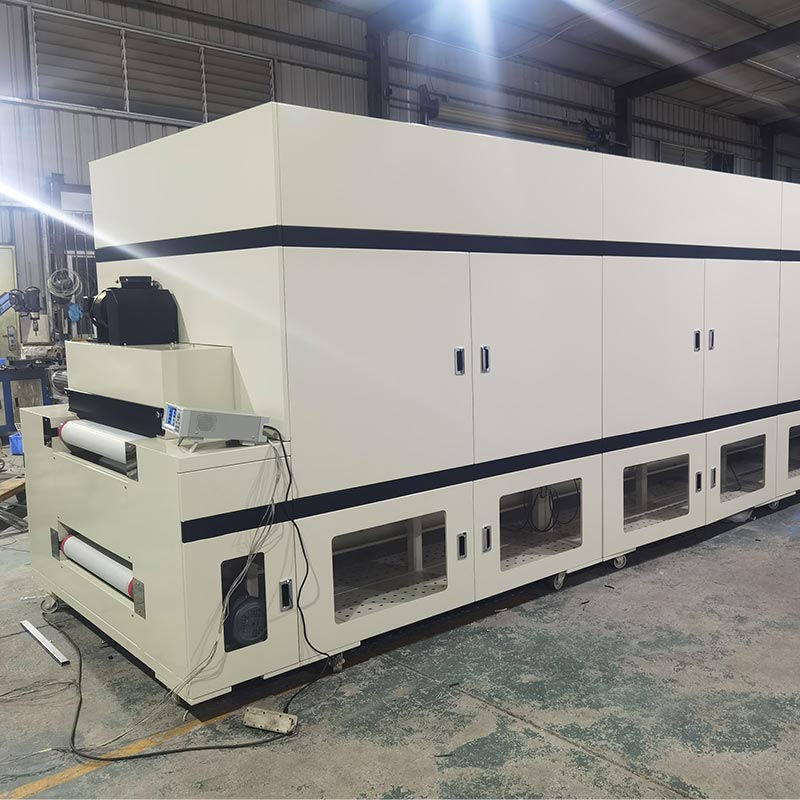

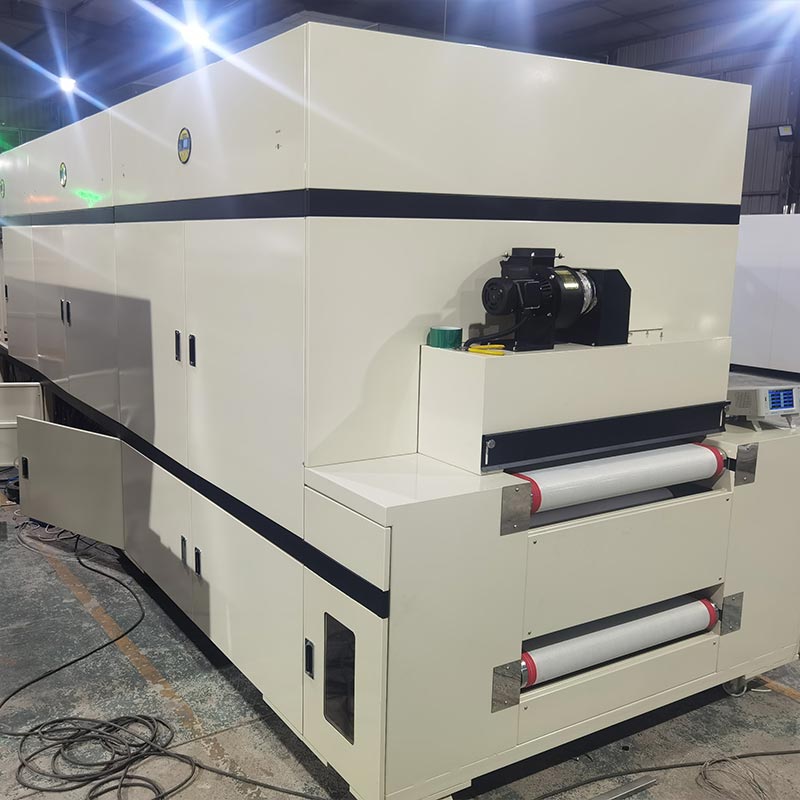

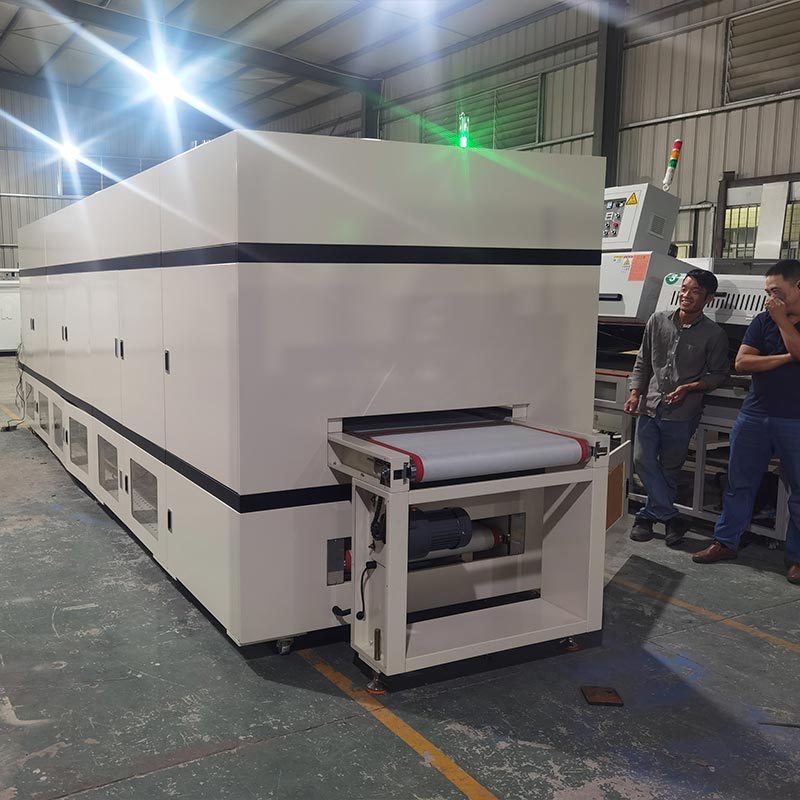

회로 기판 터널 오븐

회로 기판 터널 오븐에서 균일한 열 분포를 달성하려면 가열에만 의존하는 것만으로는 충분하지 않습니다. 정밀한 유체 역학 제어도 필요합니다. 대규모 제조업체로서 Dingfeng은 가압식 장치를 설계했습니다. 700mm 컨베이어 벨트 폭에 걸쳐 난류 없는 수직 에어커튼을 형성할 수 있는 배기 시스템입니다. 2.2kW 장축 모터와 12인치 SUS304 임펠러로 구동되어 정화된 열기를 다층 회로 기판의 작은 기공. 이는 유연한 인쇄 회로에 특히 중요합니다. 경량 기판을 안정화하여 테프론 메쉬 벨트와 접촉할 수 있도록 하여 표준 대류 오븐에서 흔히 볼 수 있는 진동 및 움직임 현상.

작동 원리

DFHK7008 모델 회로 기판 터널 오븐은 가열을 위해 스테인레스 스틸 가열 튜브를 사용합니다. 저소음 핫과 결합됩니다. 공기 순환 팬과 언더박스 환기 환기 기술. 뜨거운 공기는 처리된 후 고온 효율의 필터가 제품 표면에 균일하게 압착됩니다. 그것은 자동을 달성할 수 있습니다 온도조절, 항온, 과열시 자동정지 기능으로 안전성, 편리성, 환경 보호 및 에너지 절약. 오븐 내부 전체가 거울 마감 처리되어 있습니다. 스테인레스 강판. 단열층은 120K 규산 알루미늄 단열면으로 채워져 있습니다. 는 운반은 고품질의 테프론 고온 저항 메쉬 벨트를 사용하며 컨트롤러와 저전압 전기 제어 시스템에 의해 제어되는 주파수 변환기.

구성 품질

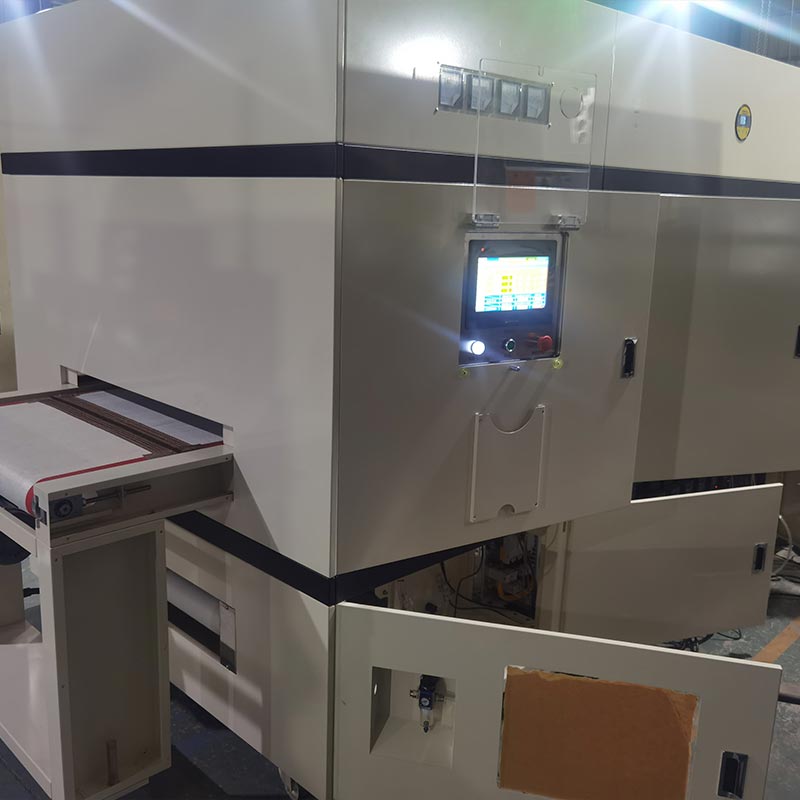

회로 기판 터널 오븐의 전기 제어 시스템에는 가정과 가정 모두에서 최고 브랜드의 구성 요소가 장착되어 있습니다. 해외에서는 Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE 터치 스크린, DTE-10T 온도 제어 모듈 및 가열 실행 부분의 정확한 온도 측정을 위한 K형 WRNT-01/02 프로브입니다. 삼상 제어 가능한 실리콘 모듈 J3-SCR-75LA는 안정적인 전력 조절을 위해 구동됩니다. 전송 시스템 측면에서, 통신 기능이 있는 Shilin 주파수 변환기 2개(220V 0.4KW 및 380V 3.7KW) 및 Schneider 시리즈 전체 전력 보호를 위한 3P+N-C 250A 누설 차단기를 포함한 구성 요소가 장착되어 있습니다. LC1N 시리즈 여러 사양의 AC 접촉기(1810, 1210, 4011)가 각각의 개폐를 담당합니다. 회로이며 LRN12N 열 릴레이 및 MY4NJ 중간 릴레이와 결합되어 매우 높은 수준을 보장합니다. 소스에서 터미널까지 장비 작동의 안정성과 안전성.

주요 구성 요소 모델

FAQ

Q1: 이 오븐은 다층 PCB 베이킹 시 "팝콘 효과"를 어떻게 방지합니까?

A: "팝콘 효과"는 갇혀 있는 수분이 너무 빠르게 팽창할 때 발생합니다. 당사의 회로 기판 터널 오븐은 SCR 제어 선형 가열 램프를 활용합니다. 온도 상승 속도를 정밀하게 제어함으로써 최고 소결 온도에 도달하기 전에 내부 수분이 프리프레그 층을 통해 안전하게 확산됩니다. 층간 결합이 그대로 유지되도록 보장합니다.

Q2: 종횡비가 높은 관통 구멍을 건조할 만큼 공기 흐름이 강력합니까?

답: 그렇습니다. 당사의 다운 드래프트 가압 플레넘(Down-draft Pressurized Plenum)은 뜨거운 공기를 높은 종횡비의 비아로 유도하도록 특별히 설계되었습니다. 는 수직 압력은 공기가 표면을 스치는 것이 아니라 구멍을 관통하도록 보장합니다. 납땜 또는 도금 단계 전에 완전한 탈수를 위해 필수적입니다.

Q3: 이 터널 오븐을 완전 자동화된 SMT 라인에 통합할 수 있습니까?

답: 물론이죠. Mitsubishi PLC 및 주파수 변환 모터는 다음을 위해 예약된 연결 지점으로 설계되었습니다. 인더스트리 4.0 연결. 컨베이어 속도와 온도 데이터는 업스트림과 동기화될 수 있습니다. 픽 앤 플레이스 로봇 또는 다운스트림 검사 스테이션을 통해 원활하고 자동화된 작업 흐름을 보장합니다.
