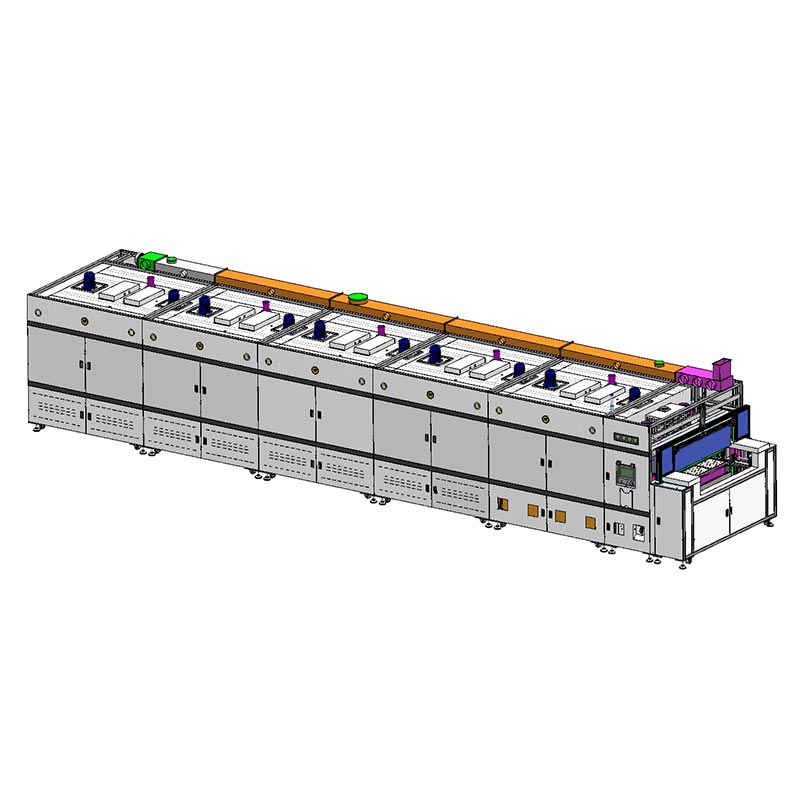

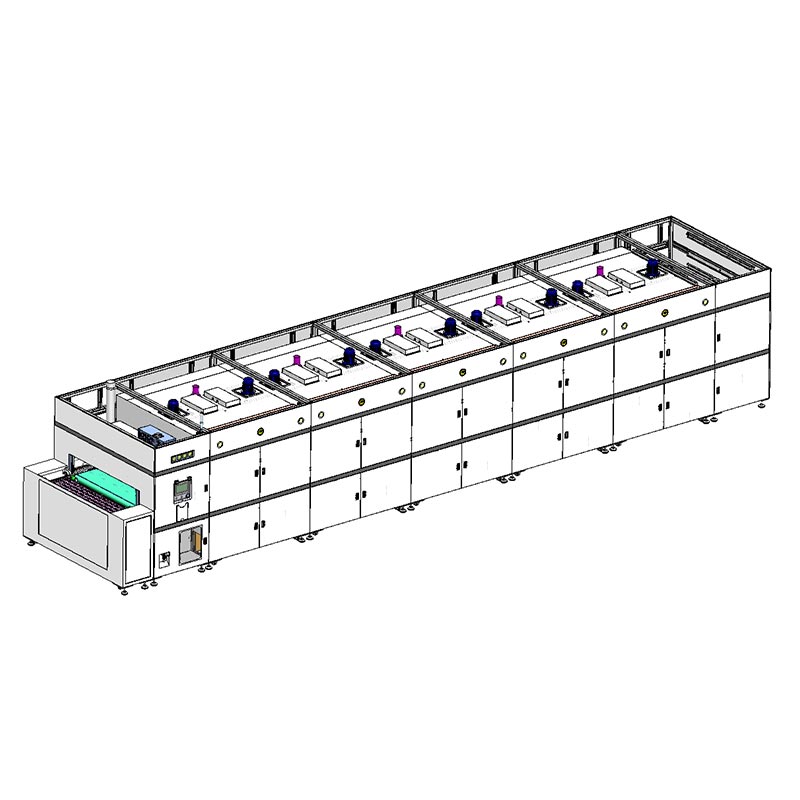

Dingfeng의 더블 데크 열풍 및 IR 터널 건조 오븐은 선형 모듈과 공압식 모듈을 완벽하게 통합합니다. 정확한 트레이 관리를 달성하는 그리퍼. 고객은 당사를 통해 이 시스템을 맞춤화할 수 있습니다. 시스템은 다음을 보장합니다. 가열 영역에 들어가고 나올 때 트레이는 완전히 평행을 유지하므로 용지 걸림이나 제품이 방지됩니다. 정렬 불량. 배출단에서는 고속 정렬 핀 시스템으로 트레이 오프셋을 최대 20개까지 수정할 수 있습니다. 1초 이내에 밀리미터 단위로 측정되므로 엘리베이터 작동 시간에 영향을 주지 않습니다. 폭 1550mm 주파수 변환기와 고토크 모터로 구동되는 테프론 벨트는 0.3~3의 매우 안정적인 속도 범위를 제공합니다. 분당 미터로 대형 기판 및 고강도 처리에 매우 적합합니다.
이 더블 데크 열풍 및 IR 터널 건조 오븐은 클린룸에 통합되도록 특별히 설계되었으며 다음을 갖추고 있습니다. 전용 배기 정화 공기 순환 시스템을 갖추고 있습니다. 각 가열 섹션은 Mitsubishi에서 제어합니다. PLC 및 Delta 온도 모듈은 ±3°C의 균일성을 달성합니다. 멸균된 환경을 보호하기 위해 작동 시 각 신선한 공기 흡입구에 G4 등급 사전 필터를 통합하여 서비스 수명을 연장했습니다. 내부 고효율 공기 필터. 또한 내부 캐비티와 외부 쉘 사이의 모든 열교 단열을 위해 고급 단열재로 처리되었으며 냉각 배기 장치가 중앙에 있습니다. 시설의 HVAC 시스템에 대한 열 부하 영향을 줄이기 위해 복구되었습니다.
첨단 제조에 대한 신뢰는 데이터 투명성과 운영자 안전을 기반으로 합니다. 당사의 Double-Deck 열풍 및 IR 터널 건조 오븐에는 듀얼 스크린 운영 체제가 장착되어 있습니다. 클린룸 내 로딩 포인트에는 10.2인치의 터치 스크린과 주요 부분에 또 다른 스크린이 있습니다. 이 화면은 안전을 보장하기 위해 상호 연결되어 있으며 로 온도, 컨베이어 벨트 주파수 및 출력 전류와 같은 실시간 정보. 그것은 가득 차있다 MES 데이터 업로드 기능을 통해 각 제품 배치를 추적할 수 있습니다. 각 구역에는 통합 차압 게이지를 통해 품질 관리 팀이 정확한 압력 균형을 모니터링할 수 있습니다. 오븐과 클린룸 사이를 실시간으로 물론, 다양한 환경 요구 사항에 따라 우리는 완벽한 제품을 제공합니다. 맞춤 서비스.
| 목 | 사양 |
| 최대 유리 크기 | 1500mm × 300mm(길이 × 폭) |
| 최소 유리 크기 | 300mm × 100mm(길이 × 폭) |
| 유리 두께 | 0.7mm – 2.0mm |
| 용량 | 3pcs/min (컨베이어 속도 1.05m/min) |
| 표면 건조 시간 | 10분 |
| 컨베이어 속도 | 0.3~3m/분 |
| 유리 냉각 온도 | <40℃ |
| 가열 시간 | 실온 ~ 200℃ < 30분 |
| 트레이 크기(장비 제공) | L1600W350T30mm |
| 트레이 재질 | 전면 실리콘 패드가 있는 스테인리스 스틸 트레이 |
| 트레이 수량 | 80개(순환용 약 70개, 예비 10개) |
ISO 9001 인증을 획득한 선도기업 Dingfeng을 선택하세요. 우리는 관리할 수 있는 능력을 가지고 있습니다. 복잡하고 대규모의 열 에너지 프로젝트. L12950 시리즈는 모듈식 조립 구조를 채택합니다. 신속한 현장 설치가 가능하며 측면 개방 검사 도어를 통해 유지 관리가 용이합니다. 우리 귀하의 투자에 대해 12개월의 포괄적인 보증과 2시간의 신속한 응답 보증을 제공합니다. 제공부터 보조 수냉식 인터페이스를 통합하기 위한 맞춤형 구조 스케치를 통해 13미터 이중층을 맞춤화했습니다. 특정 생산 주기 시간과 공장 레이아웃을 기반으로 한 기술입니다.
Q1: 내부 순환 엘리베이터는 어떻게 투자 수익을 높일 수 있습니까?
답변: 더블 데크 열풍 및 IR 터널 건조 오븐에는 수동 트레이 수집 또는 외부 컨베이어 벨트가 필요합니다. 그러나 우리의 지속적인 순환 엘리베이터를 사용하면 트레이가 통제된 환경에 유지되고 바닥에서 자동으로 순환됩니다. 맨 위로. 이를 통해 수작업이 50% 감소하고 공간이 절약됩니다.
Q2: 이 산업용 더블 데크 IR 열풍 터널 건조기를 100/1000 등급에 통합할 수 있습니까? 청정실?
답변: 물론입니다. G4 신선한 공기 여과, 내부 HEPA 준비 공기 흐름 및 전용 중앙 집중식 열을 통해 회수 시스템은 "열 및 입자 점유 면적"을 최대한 낮게 설계하여 높은 민감한 반도체 및 광학 디스플레이 제조에 적합합니다.
Q3: 로딩 스테이션에 놓인 트레이가 중심에서 약간 벗어나면 어떻게 되나요?
답변: 우리는 로딩 지점에 수동 가이드 리미터를 설계하고 로딩 지점에 고속 보정 핀을 설계했습니다. 배출 지점. 트레이가 약 20mm 벗어나도 시스템이 자동으로 조정합니다. 1초 이내에 올바른 위치로 이동한 다음 엘리베이터에 들어가 자동 "선형 모듈"이 작동되도록 합니다. + 캐처' 시스템은 어떠한 피킹 작업도 놓치지 않습니다.
