Dingfeng의 산업용 테프론 메쉬 벨트 터널 오븐의 장점은 고부하 및 제로 편차에 있습니다. 교통 시스템. 당신은 우리로부터 견적을 얻을 수 있습니다. 폭 1400mm의 고온 테프론 천공 메쉬 벨트 컨베이어에는 통합된 미끄럼 방지 가이드 스트립이 장착되어 있어 높은 곳에서도 직선 작동이 보장됩니다. 분당 10미터의 속도. 2.2kW 고토크 기어 모터로 구동되는 이 컨베이어 벨트는 최대 하중을 견딜 수 있습니다. 기계적 흔들림 없이 최대 600kg의 하중을 견딜 수 있습니다. 공급 지점의 오염을 방지하기 위해 우리는 다음과 같은 조치를 취하고 있습니다. 또한 실시간 먼지 제거를 수행할 수 있는 탄성 피팅 접착 롤러 장치를 통합하여 다음을 보장합니다. 미세 입자는 18미터 멸균 가열 챔버에 영향을 미치지 않습니다.
대형로의 클린룸 기준을 충족시키기 위해서는 복잡한 유체역학 기술이 필요합니다. 딩펑 산업용 테플론 메쉬 벨트 터널 오븐은 자체 개발한 고정압 디퓨저와 저소음 임펠러를 채택하여 가압된 내부 챔버. 각 난방 공간에는 1000레벨 고효율 필터가 장착되어 있습니다. 정화된 공기를 제품 표면에 분산시킵니다. 언더흡입 설계로 공기의 순도를 유지하며, 경량 기판을 보다 효과적으로 안정화하여 운송 중 흔들림을 방지할 수 있습니다. 시스템은 다음에 의해 제어됩니다. Xijie PLC 및 SCR 모듈. 8개 영역 시스템은 전류를 미세 정밀도로 조정하여 제로 오버슈트를 달성합니다. 0 - 200°C 범위 내에서 열 상승.
산업용 테프론 메쉬 벨트 터널 오븐의 생산 및 배송 주기는 영업일 기준 30일입니다. 우리의 프로세스에는 계획 검토, 도면 설계(맞춤형), 절단 및 제작, 현장 시운전. 추가적으로 3명이 필요합니다. 설치, 운송 포지셔닝 및 현장 운영 교육을 완료합니다. 화로의 내부 부분은 거울 마감 스테인레스 강판으로 균일하게 만들어졌으며 프레임은 철 프로파일로 용접되었으며 외부 패널은 로는 냉간 압연 강판을 레이저 절단한 후 유압 성형을 통해 형성됩니다. 단열재 층은 실리카-알루미나 단열 암면으로 채워져 있습니다. 이 장비는 304 스테인레스 스틸 가열 튜브를 사용합니다. 통해 자체 개발한 볼류트 및 저소음 멀티 블레이드 팬으로 열 순환을 실현합니다. 순환하는 공기는 볼류트에서 분출되어 가열관에 의해 가열되어 등압 상자에 풍압이 형성되고, 효율적인 필터를 통해 제품 표면에 고르게 확산됩니다. 전체 기계에는 안전 보호 기능이 있습니다. 자동 온도 제어, 항온, 과열 시 자동 정지 등이 있습니다. 안전한 기능을 갖추고 있습니다 사용, 편리한 작동, 환경 친화성 및 에너지 절약.
| 아니요. | 목 | 사양 |
| 1 | 모델 | DF-HK15-18M |

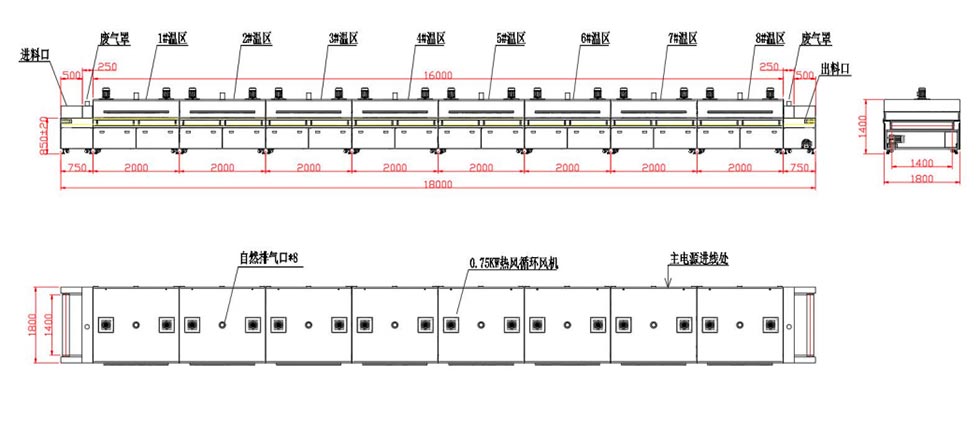

| 2 | 전체 치수 | L18000 * W1800 * H1600mm |
| 3 | 힘 | AC380V 158KW 50Hz |
| 4 | 입구 길이 | 500mm |
| 5 | 가열 구역 길이 | 2000mm * 8개 섹션 |
| 6 | 유효 출구 길이 | 500mm |
| 7 | 유효 컨베이어 폭 | 1400mm |
| 8 | 유효 컨베이어 높이 | 조정가능한 0~80mm |
| 9 | 컨베이어 속도 | 조정가능한 8~10m/min |
| 10 | 작업 높이 | 850±20mm 조정 가능(확인 예정) |
| 11 | 경화 모드 | 열기 순환 |
| 12 | 온도 조절 | Xinje PLC + 온도 조절 모듈, 정확도 ±0.5℃ |
| 13 | 가열 출력 | SCR 실리콘 제어 정류기 |
| 14 | 경화 온도 범위 | RT~200℃ |
| 15 | 온도 균일성 | ≤±5℃ |
| 16 | 오븐 표면 온도 | ≤Ambient +10℃ (섹션 조인트 제외) |
| 17 | 히터 | 304 스테인레스 스틸 가열 튜브 |
| 18 | 컨베이어 벨트 | 고온 테프론 패브릭 벨트 |
| 19 | 청소 및 유지관리 | 전동 측면 개폐 커버 |
| 20 | 경화 구역 자연 배기 | 콘센트 8개, 직경 4", 각각 ~1m³/min, 조절 가능 |
| 21 | 입구/출구 폐가스 배출 | 배출구 2개, 직경 4", 각각 ~3.4m³/min |
| 22 | 총 배기가스 유량(MAX) | ~15m³/min(플랜트 네거티브 배기량은 이 값의 1.5배 이상이어야 함) |
| 23 | 안전 보호 | 누출, 과부하, 과열 및 비상 정지 보호 |
Q1: 1400mm 폭의 벨트가 18m 범위 내에서 벗어나는 것을 어떻게 방지할 수 있습니까?
대답: 우리는 정밀하게 가공된 벨트에 내장된 가황 가이드 스트립이 있는 고품질 테플론 벨트를 사용합니다. 구동 롤러에 홈을 파서 기계적 트랙을 형성함으로써 측면 이동을 방지합니다.
Q2: 18m 길이의 난방 시스템에 대한 "SCR 출력"의 이점은 무엇입니까?
답변: Dingfeng의 SCR 전류 제어는 8개 영역 전체에 걸쳐 안정적이고 선형적인 전력 출력을 제공할 수 있습니다. 이것은 할 수 있다 열 충격을 방지하고 온도 변동이 ±0.5°C 이내로 유지되도록 하여 접착력을 향상시킵니다. 강도와 재료 안정성.
Q3: 18m 길이의 용광로를 분해하여 작업장에서 쉽게 이동할 수 있나요?

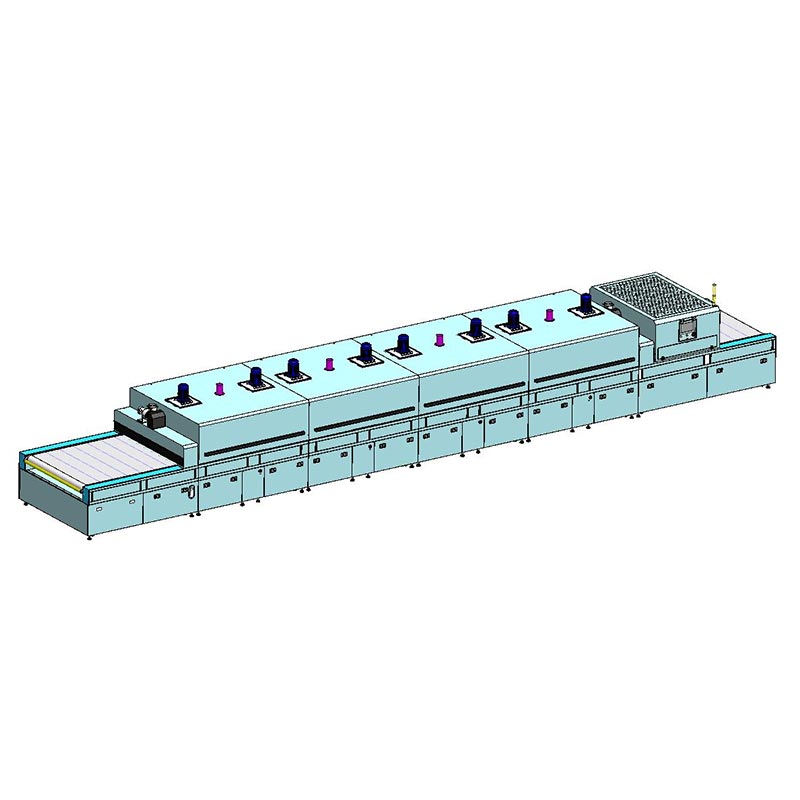

대답: 그렇습니다. Dingfeng 붙지 않는 컨베이어 오븐은 모듈식 조립 구조를 채택합니다. 전체 18미터 생산 라인은 여러 부분으로 나누어져 있어 신속하게 분해하고 재조립할 수 있습니다.
