Dingfeng에서 다중 속도 체인 IR 터널 오븐 대량 주문을 구매할 수 있습니다. 일반 컨벡션오븐과 다르게 적외선은 제품에 침투하여 내부에서 잉크와 수지를 경화시킬 수 있습니다. 우리는 또한 자체 개발한 10.5인치 스테인리스 스틸 볼류트 순환 시스템으로 뜨거운 공기가 고르게 분포됩니다. 460mm 유효 폭 범위 내에서. 이 오븐에는 Delta PLC 및 SSR로 제어되는 5개의 독립적인 가열 구역이 있습니다. 고품질의 기포 없는 경화에 필요한 정밀한 열 분배를 제공할 수 있습니다.
| 아니요. | 목 | 사양 |
| 1 | 모델 | DF-IR4613-2 |
| 2 | 전체 치수 | L13000 * W1300 * H1720mm |
| 3 | 힘 | AC380V 68KW 50Hz |
| 4 | 유효 입구 길이 | 200mm |
| 5 | 가열 구역 길이 | 2000mm * 5개 섹션 |
| 6 | 유효 출구 길이 | 1000mm(2단 체인 연장) |
| 7 | 유효 컨베이어 폭 | 460mm*2 |
| 8 | 유효 컨베이어 높이 | 조정가능한 0~50mm |
| 9 | 컨베이어 속도 | 조정가능한 0~3m/min |
| 10 | 작업 높이 | 조정가능한 910~940mm |
| 11 | 경화 모드 | 열기 순환 + IR |
| 12 | 온도 조절 | Delta PLC + Delta 온도 조절 모듈, 정확도 ±0.5℃ |
| 13 | 가열 출력 | SSR 솔리드 스테이트 릴레이 |
| 14 | 경화 온도 범위 | 상온~180℃ |
| 15 | 온도 균일성 | ≤±5℃ |
| 16 | 오븐 표면 온도 | ≤주위 +8℃ |
| 17 | 히터 | IR 탄소 섬유 크리스탈 램프 |
| 18 | 컨베이어 벨트 | SUS201-2.5 배속 체인 |
| 19 | 리턴 라인 길이 | 8m, 상부 출구 가이드 레일과 같은 높이 |
| 20 | 청소 및 유지관리 | 전동 측면 개폐 커버 |
| 21 | 경화 구역 자연 배기 | 콘센트 5개, 직경 4", 각각 ~0.8m³/min |
| 22 | 입구/출구 폐가스 배출 | 배출구 2개, 직경 5", 각각 ~9m³/min |
| 23 | 제품 냉각 | 고속 축류 팬 냉각 + 하단 저소음 원심 팬; 23m³/분, 직경 6", 배출구 1개 |
| 24 | 총 폐가스 흐름 | ~45m³/분 |
| 25 | 안전 보호 | 누출, 과부하, 과열 및 비상 정지 보호 |

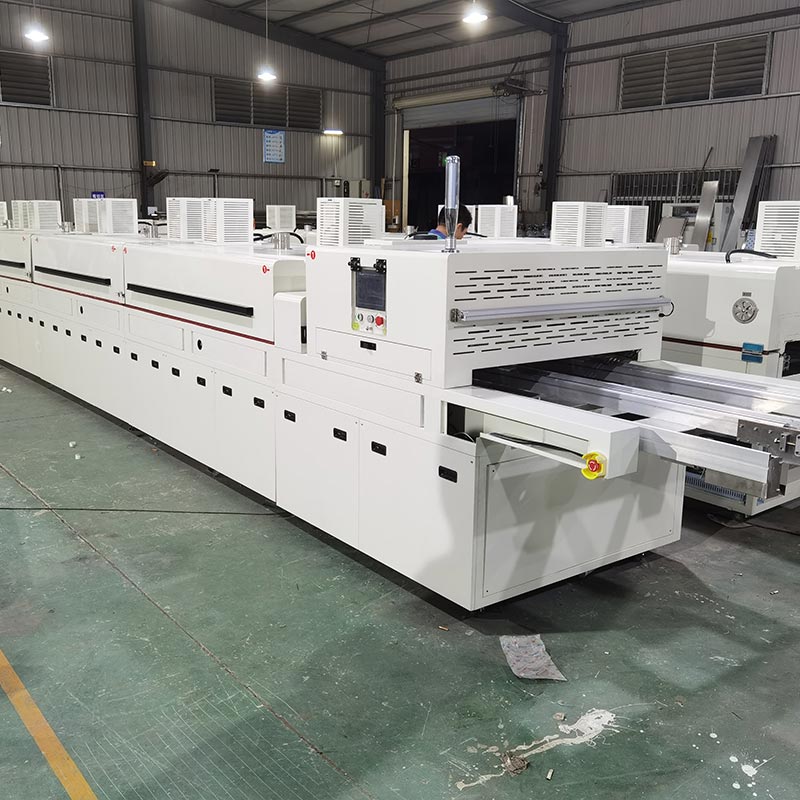

팀은 설계 시 안전 원칙을 최우선으로 준수하여 작업자에게 안전한 장치를 제공합니다. 작업 환경. 현대 제조에 대한 신뢰는 데이터를 기반으로 합니다. 전동 푸시로드 퍼니스 커버를 결합합니다 열리면 자동 가열 차단 장치가 있습니다. 당사의 다중 속도 체인 IR 터널 오븐에는 작업자가 온도를 확인할 수 있는 고화질 10.2인치 WayneView 터치 스크린, 컨베이어 벨트 주파수 및 출력 전류를 실시간으로 제공합니다. 이 시스템은 최대 90일 동안 온도 곡선을 저장할 수 있습니다. 엄격한 품질 감사 및 프로세스 최적화에 필요한 완전한 디지털 추적성.

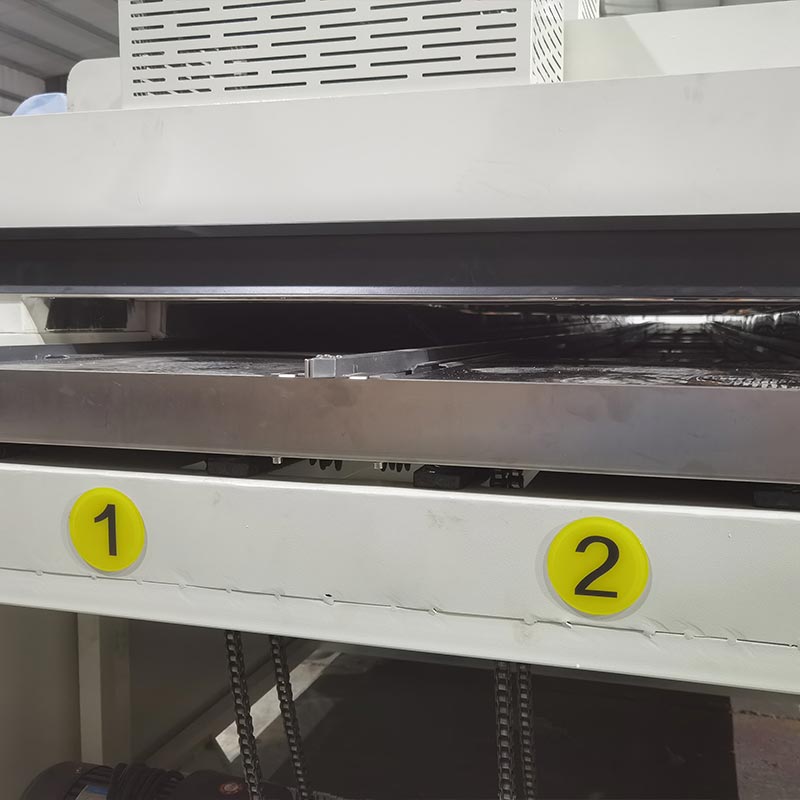

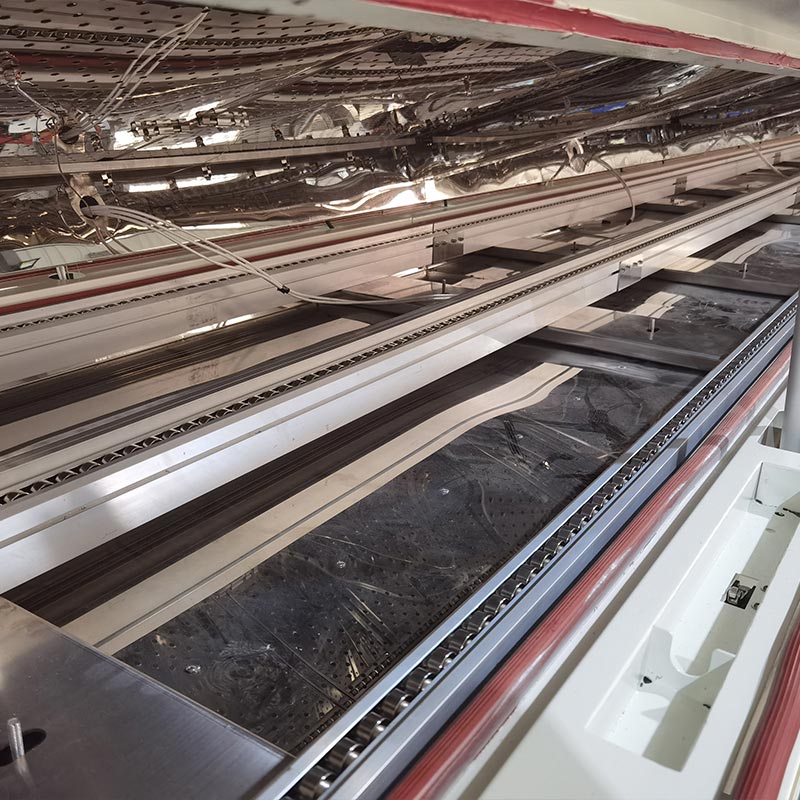

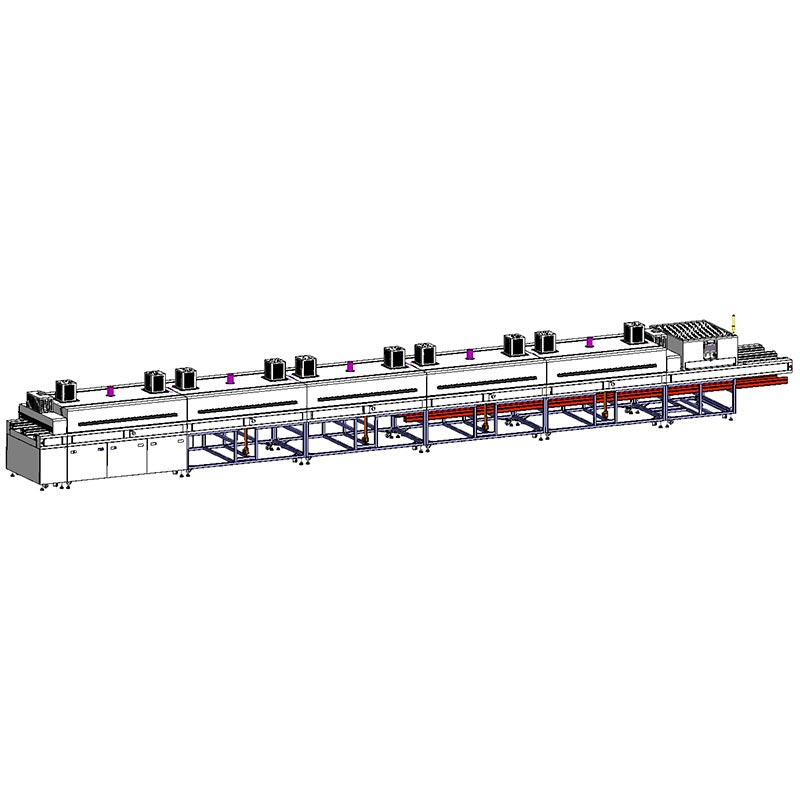

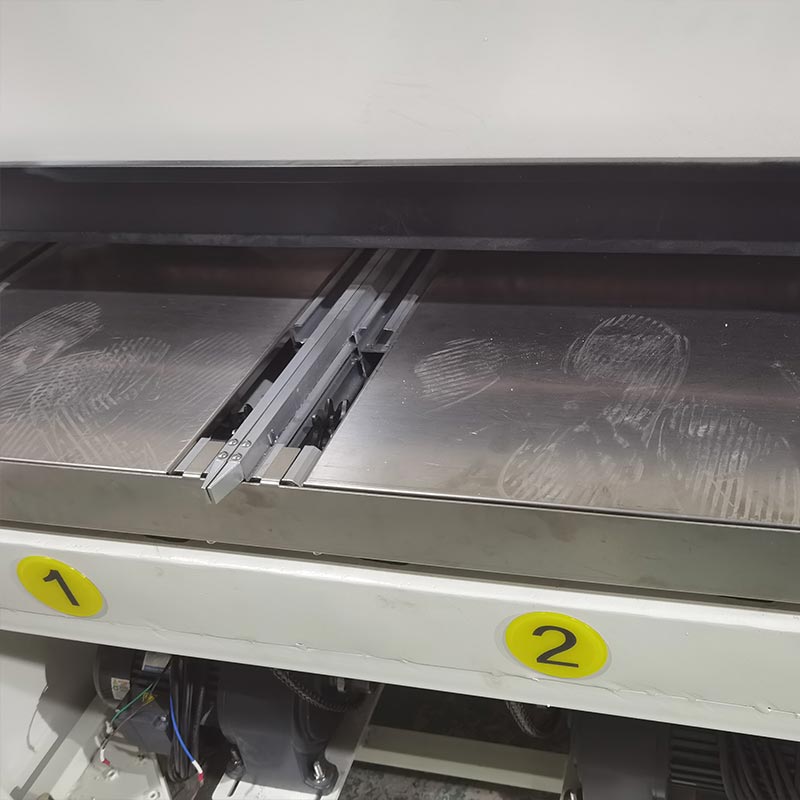

다중 속도 체인 IR 터널 오븐은 최대 공간 활용을 달성하도록 특별히 설계되었습니다. 길이가 8미터인 이중 채널 회전 컨베이어 벨트는 지속적인 운송 프로세스를 촉진합니다. 인테리어는 다음과 같이 이루어져 있습니다. 입자가 떨어지는 것을 방지하는 거울 마감 스테인리스 스틸. 프레임은 40# 산업용 등급으로 만들어졌습니다. 강철 프로파일을 고온 분체 코팅 처리하여 매우 높은 내구성을 보장합니다. 유지하려면 쾌적한 작업환경, 120K 실리카-알루미나 단열재와 이중 기능성 공기단열층을 사용하여, 쉘을 시원하고 에너지 효율적으로 유지합니다. 당사의 ZDF-200은 제품이 실온에 도달하기 전에 신속하게 도달하도록 보장합니다. 생산라인을 떠나다.
| 목 | 힘 | 수량 | 총 |
| 1-5존난방시스템 | 10.8KW | 5세트 | 54KW |
| 컨베이어 라인 모터 | 1.5KW | 2세트 | 3KW |
| 리턴 컨베이어 모터 | 0.4KW | 2세트 | 0.8KW |
| 배기팬 | 200W | 2세트 | 0.4KW |
| 강제 공기 냉각 | 2KW | 1 세트 | 2KW |
| 열기 순환 팬 | 0.75KW/개 | 10 세트 | 7.5KW |
| 총 전력 | — | — | ≒68KW |
| 정상 작동 전력(일정한 온도에서) | — | — | ≒40KW/h |
| 공기 공급 요구 사항 | / | — | / |
| 물 소비량 | / | — | / |
다중 속도 체인 IR 터널 오븐은 주로 다음과 같은 조정이 필요한 산업 열처리 시나리오에서 널리 사용됩니다. 대규모 연속 조립 라인 작업을 위한 고정 플레이트. PCB 보드 경화 및 부품 노화를 다룹니다. 전자 반도체 분야의 베이킹, 리튬 배터리 전극 시트 건조 및 셀 고온 노화 신에너지 산업, 자동차 부품 코팅 경화 및 플라스틱 부품 응력 완화 어닐링 가전 분야, 식품 및 제약 산업의 포장재 건조 분야.
